उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
HUATAO
प्रमाणन:
ISO9001
मॉडल संख्या:
एचटी-रेगुलेटिंग वाल्व
संपर्क करें

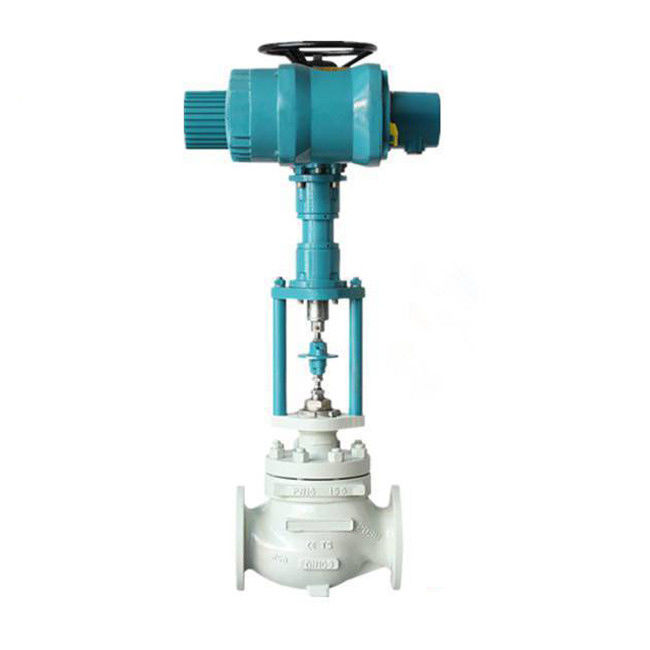

स्ट्रेट स्ट्रोक इलेक्ट्रिक एडजस्टमेंट डायाफ्राम वाल्व इलेक्ट्रिक कंट्रोल वाल्व
विनियमन नियंत्रण वाल्व परिचय
विद्युत नियंत्रण वाल्व की प्रवाह विशेषता विद्युत नियंत्रण वाल्व के माध्यम से बहने वाले माध्यम के सापेक्ष प्रवाह और इसके उद्घाटन के बीच का संबंध है, इस शर्त के तहत कि वाल्व के दोनों सिरों के बीच दबाव का अंतर स्थिर रहता है।विद्युत नियंत्रण वाल्व की प्रवाह विशेषताएँ तीन प्रकार की होती हैं: रैखिक विशेषताएँ, समान प्रतिशत विशेषताएँ और परवलयिक विशेषताएँ।
इलेक्ट्रिक डायाफ्राम नियंत्रण वाल्व डायाफ्राम को अपनाता है जो सीलिंग सुनिश्चित करने के लिए वाल्व बॉडी के उभरे हुए चेहरे पर फिट बैठता है।वाल्व बॉडी में कोई पैकिंग नहीं है।नियामक तत्व लचीला डायाफ्राम है।डायाफ्राम नियंत्रण वाल्व का प्रवाह पोर्ट बहुत चिकना है।अस्तर सामग्री और डायाफ्राम संक्षारण प्रतिरोधी सामग्री से बनाया जा सकता है।
ऐसा नियंत्रण वाल्व वाल्व की आनुपातिक कार्रवाई का एहसास करने के लिए ऑन-ऑफ फ़ंक्शन के साथ या 4-20mA डीसी या 1 ~ 5V प्रत्यक्ष वर्तमान सिग्नल के साथ एक छोटे, मजबूत और उच्च परिशुद्धता वाले इलेक्ट्रिक एक्ट्यूएटर का उपयोग करता है, जो आवश्यक कार्यशील स्थिति के लिए अधिक उपयुक्त है। संक्षारण प्रतिरोध और जहर-प्रतिरोध।
स्ट्रेट स्ट्रोक इलेक्ट्रिक रेगुलेटिंग डायाफ्राम वाल्व (इलेक्ट्रिक रेगुलेटिंग वाल्व) में सरल संरचना, छोटे प्रवाह पथ प्रतिरोध, समान कैलिबर के अन्य वाल्वों की तुलना में बड़ा प्रवाह बल, कोई रिसाव नहीं है, और इसका उपयोग उच्च चिपचिपाहट और निलंबित कण के विनियमन के लिए किया जा सकता है। तरल पदार्थ(रबर या पॉलीटेट्राफ्लुओरोएथिलीन) मजबूत क्षार और मजबूत संक्षारक माध्यम को विनियमित करने के लिए उपयुक्त है।यह एक डायाफ्राम वाल्व और पीएसएल श्रृंखला इलेक्ट्रिक एक्चुएटर से बना है।इलेक्ट्रिक एक्चुएटर में एक सर्वो प्रणाली है, अतिरिक्त सर्वो एम्पलीफायर की कोई आवश्यकता नहीं है, और समायोजन को महसूस करने के लिए ऑपरेशन को इनपुट नियंत्रण सिग्नल (4-20MA या 1-5VDC) और एकल-चरण बिजली आपूर्ति के साथ नियंत्रित किया जा सकता है। दबाव, प्रवाह, तापमान और तरल स्तर जैसे पैरामीटर।
विनियमन नियंत्रण वाल्व मुख्य तकनीकी विशिष्टता
प्रदर्शन सूचकांक
नाममात्र व्यास (मिमी): 15 20 25 32 40 50 65 80 100
प्रवाह गुणांक Kv: 8 12 16 28 60 68 90 160 300
नाममात्र दबाव: MPa1.0
एक्चुएटर से सुसज्जित: PSL202 PSL 204 PSL 208 PSL 210
स्ट्रोक (मिमी):10 16 25 40
स्वीकार्य अंतर दबाव एमपीए: 1.0
बिजली की आपूर्ति: 220V±10%50Hz
सुरक्षा वर्ग IP65
मूल त्रुटि: ±1.0%
मृत क्षेत्र: ≤±1.0%
हिस्टैरिसीस: ≤±1.0%
नियंत्रण वाल्व आकार और वजन को विनियमित करना
नाममात्र व्यास (मिमी) | हम्म) | एल(मिमी) | हम्म) | वजन (किग्रा) |
15 | 47.5 | 140 | 578 | 15.5 |
20 | 52.5 | 145 | 578 | 16.5 |
25 | 57.5 | 155 | 578 | 17.5 |
32 | 67.5 | 165 | 587 | 22 |
40 | 72.5 | 190 | 602 | 24 |
50 | 80 | 210 | 642 | 31 |
65 | 90 | 240 | 650 | 54 |
80 | 97.5 | 270 | 655 | 59 |
100 | 107.5 | 335 | 737 | 73 |
वाल्वों की अन्य श्रृंखला
उत्पादन कार्यशाला
प्रदर्शनी और ग्राहक भ्रमण
कृपया पंप विवरण और कीमत के लिए chris@huataogroup.com, व्हाट्सएप पर पूछें: 0086 137 0329 5214।
किसी भी प्रश्न के लिए 24 घंटे के भीतर उत्तर देंगे।
