उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
HUATAO
प्रमाणन:
ISO9001
मॉडल संख्या:

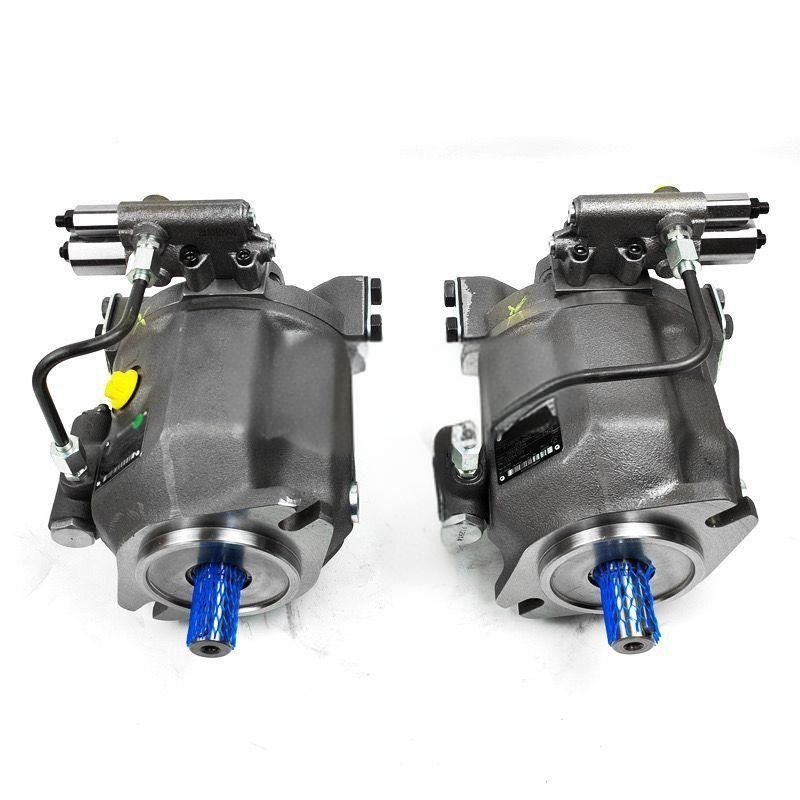

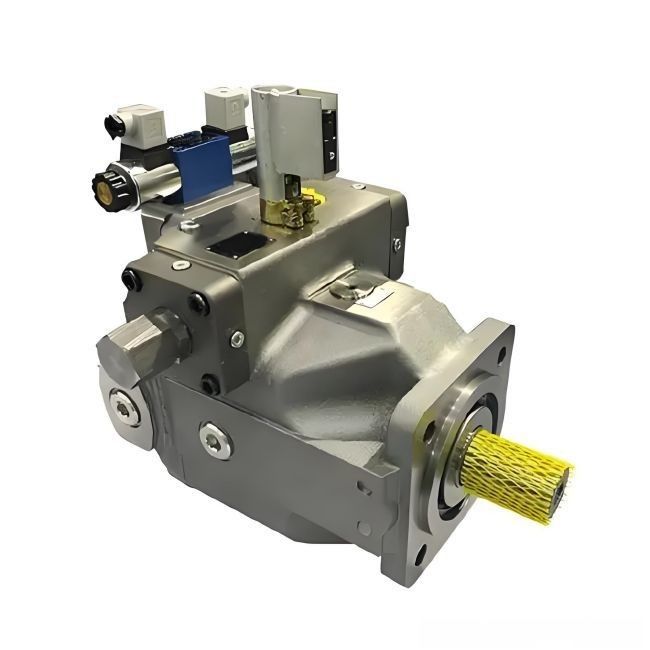

एचटी-हाइड्रोलिक एक्सियल पिस्टन पंप
संपर्क करें
एक क्षैतिज पिस्टन पंप एक हाइड्रोलिक पंप है जिसमें कई पिस्टन (आमतौर पर 3 या 6) समानांतर में स्थापित होते हैं,और एक कनेक्टिंग रॉड स्लाइडर या तरल चूषण और निर्वहन को प्राप्त करने के लिए एक सनकी शाफ्ट के माध्यम से प्रतिवर्ती गति करने के लिए पिस्टन को सीधे धक्का देने के लिए एक क्रैंकशाफ्ट का उपयोग करता है. वे वाल्व प्रकार के प्रवाह वितरण उपकरणों का भी उपयोग करते हैं, और उनमें से अधिकांश मात्रात्मक पंप हैं। कोयले की खानों की हाइड्रोलिक समर्थन प्रणाली में पायस पंप आम तौर पर क्षैतिज पिस्टन पंप होते हैं।हाइड्रोलिक समर्थन के लिए इमल्शन प्रदान करने के लिए कोयला खनन काम चेहरे में इमल्शन पंप का उपयोग किया जाता हैकाम करने का सिद्धांत पिस्टन को पिघलने के लिए क्रैंकशाफ्ट के घूर्णन पर निर्भर करता है ताकि तरल पदार्थ को चूसने और डिस्चार्ज करने के लिए प्रतिवर्ती गति प्राप्त की जा सके।
पिस्टन पंप लाभ
रेडियल पिस्टन पंप में तेल वितरण प्लेट नहीं होती है, बल्कि एक विशेष तेल वितरण शाफ्ट द्वारा वितरित किया जाता है।तेल वितरण शाफ्ट तेल चूषण बंदरगाह और तेल दबाव बंदरगाह के बीच असमान दबाव के कारण एक बड़ा रेडियल बल उत्पन्न करता है. इसी समय, इस प्रकार के पंप के बड़े रेडियल आकार के कारण, सापेक्ष गति गति बड़ी है और पहनने भी बड़ा है। ये रेडियल पंप के नुकसान हैं। हालांकि,चूंकि पिंपल्स रेडियल रूप से रखे जाते हैं, पिंगरों की कई और पंक्तियां लगाई जा सकती हैं, इसलिए अक्षीय पंप की तुलना में पिंगरों की संख्या बड़ी है, और प्रवाह दर बड़ी है। यह इसका लाभ है।गियर पंपों और फ्लेन पंपों की तुलना में, पिंपल पंप एक सरल सील सतह आकार है क्योंकि पिंपल बेलनाकार है, जो फिट क्लियरेंस को कम कर सकता है और कम तेल रिसाव, उच्च दक्षता के फायदे हैं,और उच्च दबाव प्रतिरोध.
| पैरामीटर | प्रतीक | संख्यात्मक मूल्य |
| तेल आपूर्ति दबाव | पीडी/एमपीए | 16, 25, 31.5, 60 |
| पिंपल वितरण वृत्त का त्रिज्या | आर/एमएम | 58 |
| तलवार की झुकाव | वर्ष | 18 |
| प्लंगर का व्यास | डी/मिमी | 28 |
| घूर्णन गति | ng/r/min | 1,500 |
| सीलिंग बैंड का बाहरी त्रिज्या | आरजी/एमएम | 15 |
| सीलिंग बैंड का आंतरिक त्रिज्या | आर,/मिमी | 13 |
| स्लाइडिंग शूज़ की गुणवत्ता | एम/जी | 38 |
| संपर्क सतहों का घर्षण गुणांक | 0.1 | |
| फिक्स्ड डंपिंग छेद त्रिज्या | ro/mm | 0.75 |
| स्थिर ढक्कन छेद की लंबाई | एल/एमएम | 5.27 |
पिंपल पंप का उद्देश्यः
प्लंजर पंप हाइड्रोलिक प्रणाली में एक प्राथमिक उपकरण है।यह तेल सक्शन और तेल के दबाव को पूरा करने के लिए सील काम कक्ष की मात्रा को बदलने के लिए सिलेंडर में पिंपल के घुमावदार आंदोलन पर निर्भर करता है. प्लंजर पंप में उच्च रेटेड दबाव, कॉम्पैक्ट संरचना, उच्च दक्षता और सुविधाजनक प्रवाह समायोजन के फायदे हैं। इसका व्यापक रूप से उच्च दबाव में उपयोग किया जाता है,बड़े प्रवाह और प्रवाह समायोजन के अवसर, जैसे हाइड्रोलिक प्रेस, निर्माण मशीनरी और जहाज।
पिंपल पंप की विशेषताएं:
(1) प्लंजर और सिलेंडर की सहयोगात्मक स्थिति को नियंत्रित करना आसान है, सीलिंग अच्छी है, और वॉल्यूम ढलान 0.93 से 0 तक है।95.
(2) स्लाइडिंग शू और रिटर्न प्लेट का उपयोग गेंद के सिर के संपर्क से बचने के लिए किया जाता है।
(3) उच्च दबाव पंप, जटिल संरचना, महंगी कीमत, अनुप्रयोग वातावरण के लिए उच्च आवश्यकताएं।
(4) धड़कन को कम करने के लिए प्लंगरों की संख्या आम तौर पर 7, 9, 11, विषम संख्या होती है।
(5) विस्थापन पंप के झुकाव कोण γ पर निर्भर करता है।
