उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
HUATAO
प्रमाणन:
ISO9001
मॉडल संख्या:
एचटी-रिड्यूसिंग वाल्व
संपर्क करें

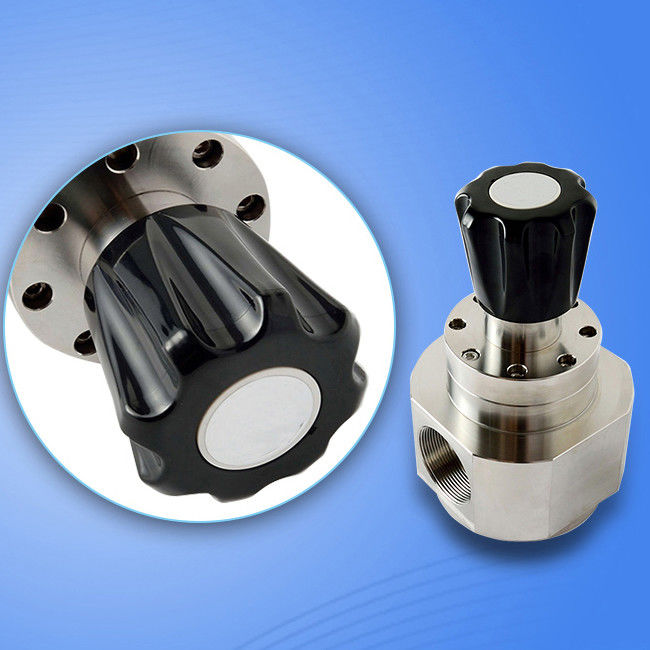

उच्च प्रवाह एकल चरण डायाफ्राम उच्च दबाव घटाने वाल्व
उच्च दबाव घटाने वाल्व परिचय

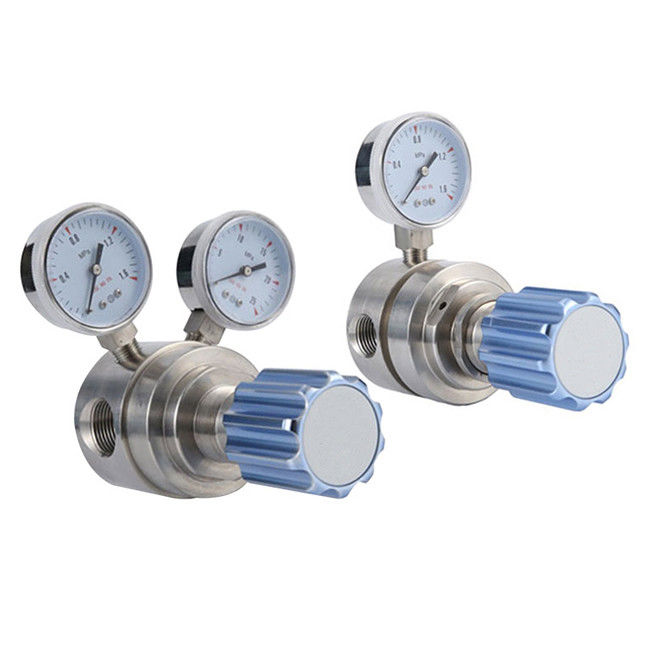

दबाव कम करने वाले वाल्व को दबाव के कारण खतरे और उपकरण की विफलता को रोकने के लिए स्वस्थ और सुरक्षित होने के लिए डिज़ाइन किया गया है। बाहरी डिजाइन में ओवरफ्लो का निरीक्षण करने के लिए पारदर्शी खिड़कियां हैं,और दबाव सेटिंग ऊपरी हैंडव्हील के माध्यम से प्राप्त किया जा सकता हैडिबगिंग को बाहरी दबाव गेज के माध्यम से स्पष्ट रूप से देखा जा सकता है।
The pressure-reducing valve is a valve that reduces the inlet pressure to a certain required outlet pressure through adjustment and relies on the energy of the medium itself to keep the outlet pressure automatically stableद्रव यांत्रिकी के दृष्टिकोण से, दबाव घटाने वाला वाल्व एक थ्रॉटलिंग तत्व है जिसका स्थानीय प्रतिरोध बदल सकता है, अर्थात थ्रॉटलिंग क्षेत्र को बदलकर,प्रवाह वेग और द्रव की गतिज ऊर्जा बदल जाती है, जिसके परिणामस्वरूप विभिन्न दबाव हानि होती है, ताकि डिकम्प्रेशन का उद्देश्य प्राप्त किया जा सके।फिर वसंत बल के साथ वाल्व के बाद दबाव के उतार-चढ़ाव को संतुलित करने के लिए नियंत्रण और विनियमन प्रणाली के समायोजन पर भरोसा, ताकि वाल्व के बाद का दबाव एक निश्चित त्रुटि सीमा के भीतर स्थिर रहे।
स्टेनलेस स्टील दबाव घटाने वाल्व एक एकल चरण व्यासपीठ संरचना, स्टेनलेस स्टील व्यासपीठ दबाव संचरण, स्थिर आउटपुट दबाव, छोटे स्थापना अंतरिक्ष को अपनाता है,शुद्ध जल के लिए उपयुक्तअतिशुद्ध जल, संक्षारक तरल, गैस, प्राकृतिक गैस आदि।
पैनल माउंट किया जा सकता है,
आवेदन का दायरा: प्रयोगशालाएं, पेट्रोकेमिकल उद्योग, परीक्षण उपकरण आदि।
उच्च दबाव घटाने वाले वाल्व का प्रदर्शन
(1) दबाव विनियमन सीमाः यह दबाव घटाने वाले वाल्व के आउटपुट दबाव P2 की समायोज्य सीमा को संदर्भित करती है, और निर्दिष्ट सटीकता को इस सीमा के भीतर प्राप्त करने की आवश्यकता होती है।दबाव विनियमन सीमा मुख्य रूप से दबाव विनियमन वसंत की कठोरता से संबंधित है.
(2) दबाव विशेषताएं: यह इनपुट दबाव में उतार-चढ़ाव के कारण आउटपुट दबाव में उतार-चढ़ाव की विशेषताओं को संदर्भित करता है जब प्रवाह दर g एक स्थिर मूल्य है।जितना छोटा आउटपुट दबाव उतार-चढ़ाव, दबाव घटाने वाले वाल्व की विशेषताओं में सुधार होता है। आउटपुट दबाव इनपुट दबाव से कम होना चाहिए।
(3) प्रवाह विशेषताएं: यह इनपुट दबाव-टाइमिंग की स्थिरता और आउटपुट प्रवाह g के परिवर्तन के साथ आउटपुट दबाव परिवर्तन को संदर्भित करता है।जितना छोटा आउटपुट दबाव परिवर्तनसामान्य तौर पर, आउटपुट दबाव जितना कम होगा, आउटपुट प्रवाह के साथ इसका उतार-चढ़ाव उतना ही छोटा होगा।
मॉडल
|
गैस
|
प्रवाह ((एम3/घंटा)
|
अधिकतम इनलेट प्रेशर ((बार)
|
कामकाजी दबाव ((बार)
|
CR07001
|
ऑक्सीजन
|
30
|
250
|
3.0-10
|
CR07002
|
एसिटाइलिन
|
5
|
30
|
0.1-1.0
|
CR07003
|
प्रोपेन
|
10
|
30
|
0.1-2.5
|
CR07004
|
नाइट्रोजन
|
30
|
250
|
/
|
उच्च दबाव घटाने वाला वाल्व मुख्य तकनीकी विनिर्देश
अधिकतम इनपुट दबावः | 500, 1500, 3000 पीएसआई |
आउटपुट दबावः | 0-15,0-25,0-50,0-100,0-250psi |
सुरक्षा परीक्षण दबावः | 1.5 गुना अधिकतम इनपुट दबाव |
लागू तापमानः | -40°C ~ + 230°C |
रिसाव दरः | 2x10-8 atm.cclsec वह |
सीवी मूल्यः | 1.4 |
मादा धागा: | 1/4 NPT (F) |
वाल्वों की अन्य श्रृंखला
