Place of Origin:
China
ब्रांड नाम:
Huatao
प्रमाणन:
ISO, CE. UL
मॉडल संख्या:
HT-Ala4fo500
संपर्क करें

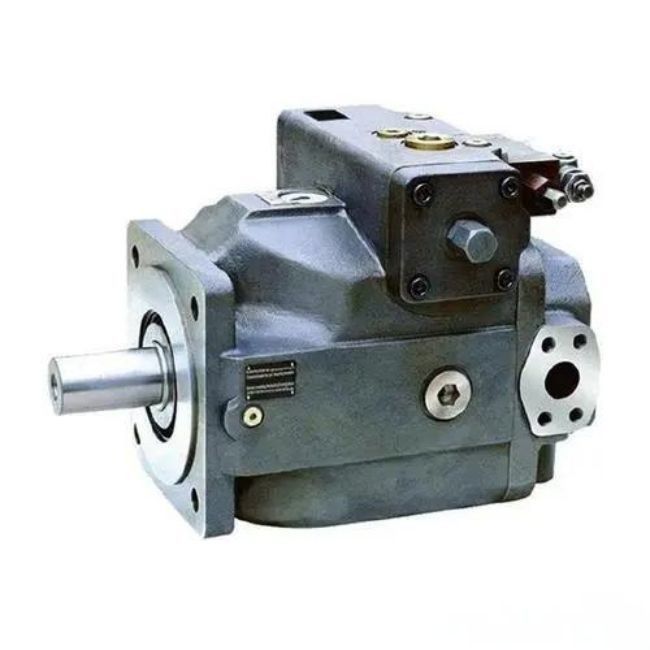

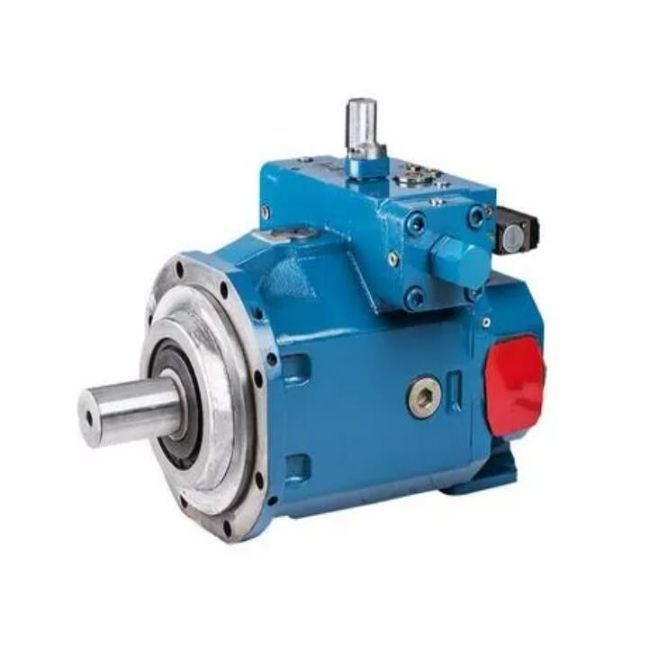

पिस्टन पंप एक सकारात्मक विस्थापन पंप और एक पारस्परिक पंप है।पिस्टन पंप पिस्टन सिलेंडर में पिस्टन के घुमावदार गति से उत्पन्न दबाव अंतर के माध्यम से काम करने के लिए द्रव माध्यम का कारण बनता हैपिस्टन सिलेंडर में सील वॉल्यूम में परिवर्तन के परिणामस्वरूप पिस्टन के कामकाजी स्ट्रोक को बदलकर पिस्टन पंप की प्रवाह दर को नियंत्रित किया जा सकता है।
पिस्टन हाइड्रोलिक प्रणाली का एक महत्वपूर्ण उपकरण है।यह तेल अवशोषण और संपीड़न को पूरा करने के लिए सील कक्ष की मात्रा को बदलने के लिए सिलेंडर में पिस्टन के प्रतिवर्ती आंदोलन पर निर्भर करता हैपिस्टन पंपों में उच्च अतिरिक्त दबाव, कॉम्पैक्ट संरचना, उच्च दक्षता और सुविधाजनक प्रवाह समायोजन के फायदे होते हैं और उच्च दबाव वाले परिदृश्यों में व्यापक रूप से उपयोग किया जाता है,बड़े प्रवाह और प्रवाह समायोजन की आवश्यकता है, जैसे हाइड्रोलिक मशीनरी, इंजीनियरिंग मशीनरी और जहाज।
| आकार | A11VO | 40 | 60 | 75 | 95 | 130 | 145 | 190 | 260 | |
| विस्थापन | वीजी अधिकतम | cm3 | 42 | 58.5 | 74 | 93.5 | 130 | 145 | 193 | 260 |
| वामिन | सीएमए | ओ | ओ | ओ | ओ | ओ | ओ | ओ | ओ | |
| गति अधिकतम V Vamat 1) पर अधिकतम Vg SVomas 3) |
निम्मन | आरपीएम | 3000 | 2700 | 2550 | 2350 | 2100 | 2200 | 2100 | 1800 |
| nlmax1 | आरपीएम | 3500 | 3250 | 3000 | 2780 | 2500 | 2500 | 2100 | 2300 | |
| फ़ॉव एनएमए और वीजी पर |
qv अधिकतम | ४ मिनट | 126 | 158 | 189 | 220 | 273 | 319 | 405 | 468 |
| शक्ति पर qvmw और Ap = 350 bar |
पमान | किलोवाट | 74 | 92 | 110 | 128 | 159 | 186 | 236 | 273 |
| टॉर्क Vgmas और Ap =350 bar |
टमन | Nm | 234 | 326 | 412 | 521 | 724 | 808 | 1075 | 1448 |
| रोटरी कठोरता | Z शाफ्ट | Nm/rad | 88894 | 102440 | 145836 | 199601 | 302495 | 302495 | 346190 | 686465 |
| पी शाफ्ट | Nm/rad | 87467 | 107888 | 143104 | 196435 | 312403 | 312403 | 383292 | 653835 | |
| एस शाफ्ट | Nm/rad | 58347 | 86308 | 101921 | 173704 | 236861 | 236861 | 259773 | 352009 | |
| टी शाफ्ट | Nm/rad | 74476 | 102440 | 125603 | 301928 | 567115 | ||||
| के लिए जड़ता का क्षण घुमावदार समूह |
जेटीडब्ल्यू | किलोग्राम? | 0.0048 | 0.0082 | 0.0115 | 0.0173 | 0.0318 | 0.0341 | 0.055 | 0.0878 |
| कोणीय त्वरण, अधिकतम 4) | रड/सेकंड2 | 22000 | 17500 | 15000 | 13000 | 10500 | 9000 | 6800 | 4800 | |
| भरने की क्षमता | वी | 1 | 1.1 | 1.35 | 1.85 | 2.1 | 2.9 | 2.9 | 3.8 | 4.6 |
| द्रव्यमान (लगभग) | m | किलो | 32 | 40 | 45 | 53 | 66 | 76 | 95 | 125 |
1हाइड्रोलिक भागों को कार्टन में या बड़ी मात्रा में लकड़ी के मामले में पैक किया जाता है।
2हाइड्रोलिक पंप या मोटर या गियरबॉक्स या ट्रांसमिशन या रिड्यूसर असेंबली पैकेज, लकड़ी के केस के साथ।
3सभी उत्पाद पैकेज मानक पैकेज हैं और इसमें समुद्र/हवा परिवहन की मजबूत क्षमताएं हैं।
4आपकी आवश्यकताओं को पूरा करने के लिए हवाई या अंतरराष्ट्रीय एक्सप्रेस या समुद्री माल ढुलाई।
तांबे के आवरण की स्थापना विधि
यदि प्लंजर पंप सिलेंडर में तांबे के आस्तीन लगाए गए हैं, तो इसे तांबे के आस्तीनों को बदलकर स्थापित किया जा सकता है। सबसे पहले, प्लंजर रॉड के एक समूह के बाहरी व्यास को एक समान आकार तक काट लें,और फिर 1000 से अधिक सैंडपेपर के साथ बाहरी व्यास को पॉलिश करें
सिलेंडर पर तांबे के आवरणों को स्थापित करने के लिए तीन तरीकेः
(क) सिलेंडर की गर्म स्थापना या तांबे के आवरण का कम तापमान में ठंड और बाहर निकालना, हस्तक्षेप संयोजन;
(ख) लोक्टाइट चिपकने वाले के साथ संयोजन के लिए, इस विधि के लिए तांबे के आवरण की बाहरी व्यास सतह पर खांचे की आवश्यकता होती है;
(ग) सिलेंडर के छेद पर टैप करना, तांबे के आवरण के बाहरी व्यास पर धागे का मशीनिंग करना, लोक्टिट चिपकने वाला पदार्थ लगाना और इसे इकट्ठा करने के लिए स्क्रू करना।
अपनी जांच सीधे हमें भेजें
