Place of Origin:
China
ब्रांड नाम:
Huatao
प्रमाणन:
ISO, CE. UL
मॉडल संख्या:

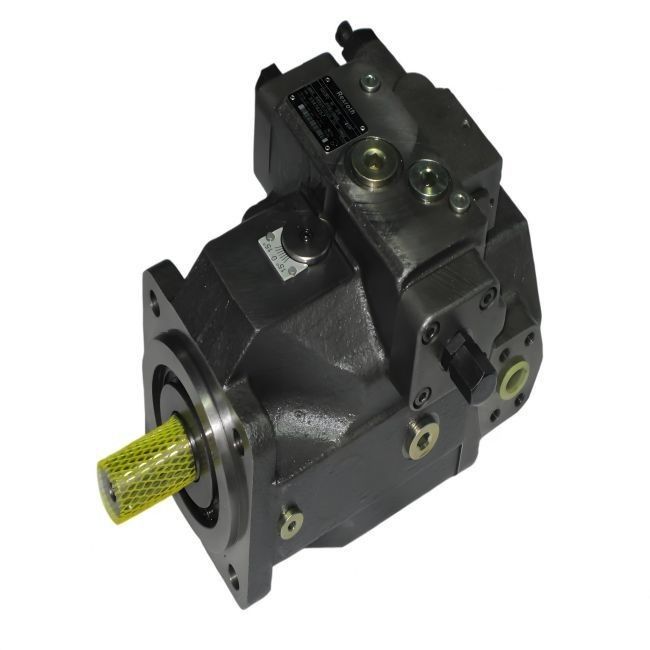

विस्थापन पंप A1VO/A4VBO
संपर्क करें
पिस्टन पंप एक सामान्य हाइड्रोलिक पंप है, इसका कार्य सिद्धांत पिस्टन के माध्यम से काम करना है। पिस्टन पंप मुख्य रूप से पिस्टन, सिलेंडर, तेल पैन, तेल इनलेट और तेल आउटलेट से बना है।काम के दौरान, हाइड्रोलिक तेल पिस्टन के एक तरफ प्रवेश करता है, और फिर पिस्टन को आगे बढ़ने के लिए प्रेरित करता है, सिलेंडर में बंद स्थान के माध्यम से दबाव उत्पन्न करता है, और अंत में हाइड्रोलिक तेल को डिस्चार्ज करता है।पनडुब्बी पंपों का व्यापक रूप से विभिन्न औद्योगिक परिदृश्यों में उपयोग किया जाता हैहाइड्रोलिक सिलेंडर या मोटर्स, विभिन्न कार्य कार्यों को पूरा करने, निर्माण मशीनरी में,पनडुब्बी पंपों का उपयोग अक्सर कंक्रीट पंप ट्रकों में किया जाता है ताकि ऊंची इमारतों या दूरस्थ निर्माण स्थलों में कंक्रीट परिवहन के लिए मजबूत हाइड्रोलिक शक्ति प्रदान की जा सकेकृषि छिड़काव उपकरण में उपयोग किया जाता है ताकि कृषि भूमि की सिंचाई और छिड़काव प्राप्त करने के लिए जल पंपों या छिड़काव यंत्रों को चलाने के लिए स्थिर हाइड्रोलिक शक्ति प्रदान की जा सके।
कार्यः
पिंपल का मुख्य कार्य एक वैक्यूम बनाना है, जो चूषण स्ट्रोक के दौरान सिलेंडर में द्रव को खींचता है। जब पिंपल वापस खींचता है, तो पीछे छोड़ दिया गया स्थान द्रव से भर जाता है,जो फिर डिस्चार्ज स्ट्रोक के दौरान पंप के आउटलेट के माध्यम से छुट्टी दी जाती हैपिंपल की घुमावदार गति उच्च दबाव वाले धड़कन पैदा करती है जो पंप के माध्यम से द्रव को सिस्टम में मजबूर करती है।पंप के प्रवाह और दबाव आउटपुट को बदलने के लिए पंप के व्यास और स्ट्रोक की लंबाई को समायोजित किया जा सकता हैप्लंगर पंपों को माप और खुराक अनुप्रयोगों में उच्च दक्षता और सटीकता प्राप्त करने के लिए डिज़ाइन किया गया है।प्लंगर एक प्लंगर पंप के संचालन में एक महत्वपूर्ण घटक है क्योंकि यह पंप के माध्यम से और प्रणाली में तरल पदार्थ को स्थानांतरित करने के लिए आवश्यक दबाव और प्रवाह बनाता है.
| आकार | A11VO | 40 | 60 | 75 | 95 | 130 | 145 | 190 | 260 | |
| विस्थापन | वीजी अधिकतम | cm3 | 42 | 58.5 | 74 | 93.5 | 130 | 145 | 193 | 260 |
| वामिन | सीएमए | ओ | ओ | ओ | ओ | ओ | ओ | ओ | ओ | |
| गति अधिकतम V Vamat 1) पर अधिकतम Vg SVomas 3) |
निम्मन | आरपीएम | 3000 | 2700 | 2550 | 2350 | 2100 | 2200 | 2100 | 1800 |
| nlmax1 | आरपीएम | 3500 | 3250 | 3000 | 2780 | 2500 | 2500 | 2100 | 2300 | |
| फ़ॉव एनएमए और वीजी पर |
qv अधिकतम | ४ मिनट | 126 | 158 | 189 | 220 | 273 | 319 | 405 | 468 |
| शक्ति पर qvmw और Ap = 350 bar |
पमान | किलोवाट | 74 | 92 | 110 | 128 | 159 | 186 | 236 | 273 |
| टॉर्क Vgmas और Ap =350 bar |
टमन | Nm | 234 | 326 | 412 | 521 | 724 | 808 | 1075 | 1448 |
| रोटरी कठोरता | Z शाफ्ट | Nm/rad | 88894 | 102440 | 145836 | 199601 | 302495 | 302495 | 346190 | 686465 |
| पी शाफ्ट | Nm/rad | 87467 | 107888 | 143104 | 196435 | 312403 | 312403 | 383292 | 653835 | |
| एस शाफ्ट | Nm/rad | 58347 | 86308 | 101921 | 173704 | 236861 | 236861 | 259773 | 352009 | |
| टी शाफ्ट | Nm/rad | 74476 | 102440 | 125603 | 301928 | 567115 | ||||
| के लिए जड़ता का क्षण घुमावदार समूह |
जेटीडब्ल्यू | किलोग्राम? | 0.0048 | 0.0082 | 0.0115 | 0.0173 | 0.0318 | 0.0341 | 0.055 | 0.0878 |
| कोणीय त्वरण, अधिकतम 4) | रड/सेकंड2 | 22000 | 17500 | 15000 | 13000 | 10500 | 9000 | 6800 | 4800 | |
| भरने की क्षमता | वी | 1 | 1.1 | 1.35 | 1.85 | 2.1 | 2.9 | 2.9 | 3.8 | 4.6 |
| द्रव्यमान (लगभग) | m | किलो | 32 | 40 | 45 | 53 | 66 | 76 | 95 | 125 |
