Place of Origin:
China
ब्रांड नाम:
Huatao
प्रमाणन:
ISO, CE. UL
मॉडल संख्या:
एचटी-A10vo
संपर्क करें

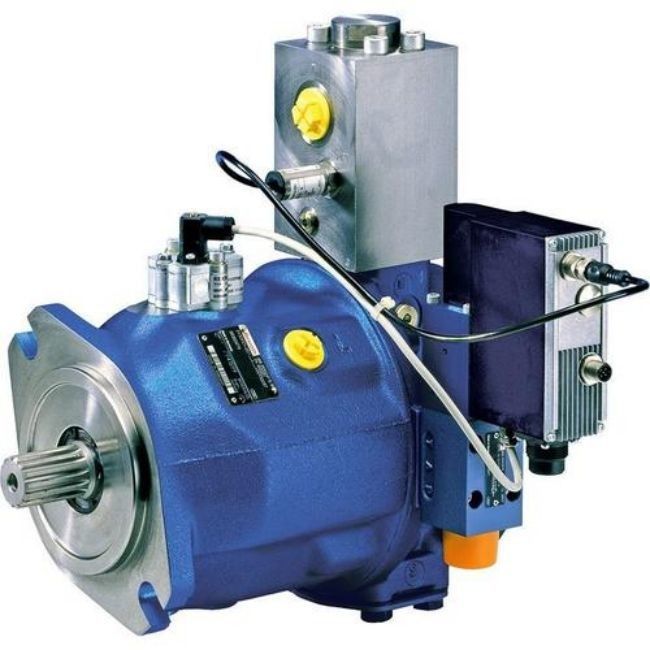

रेक्स्रोथ पिंपल पंप एक प्रकार का पिंपल पंप है, जो वॉल्यूम पंप से संबंधित है। इसका पिंपल पंप शाफ्ट के एक्सेंट्रिक रोटेशन द्वारा संचालित होता है और पिंपल करता है।इसके सक्शन और डिस्चार्ज वाल्व दोनों एकतरफा वाल्व हैंजब पिंपल बाहर खींचा जाता है, तो कार्य कक्ष में दबाव कम हो जाता है, आउटलेट वाल्व बंद हो जाता है, और जब यह इनलेट दबाव से कम होता है, तो इनलेट वाल्व खुलता है और तरल प्रवेश करता है;जब पंप को अंदर धकेल दिया जाता है, कार्य कक्ष में दबाव बढ़ता है, इनलेट वाल्व बंद हो जाता है, और जब यह आउटलेट दबाव से अधिक होता है, तो आउटलेट वाल्व खुलता है और तरल को निर्वहन किया जाता है।

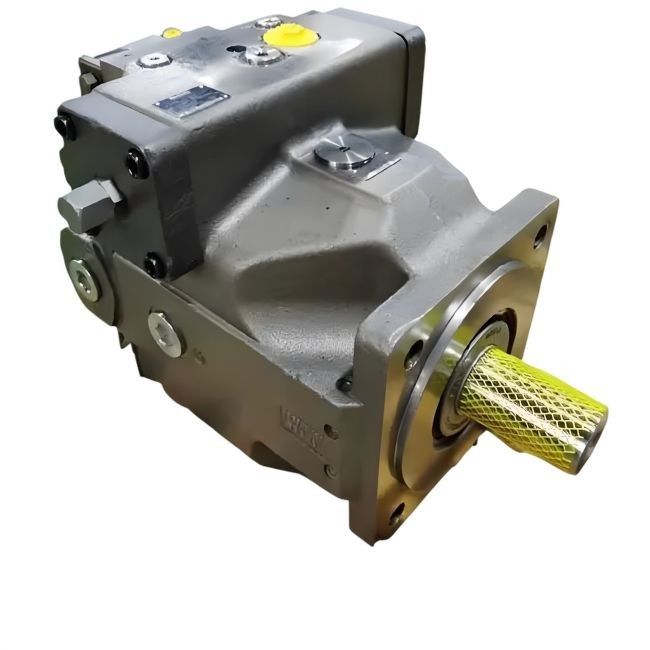

स्लिपर संरचना वाला अक्षीय पिस्टन पंप वर्तमान में सबसे व्यापक रूप से उपयोग किया जाने वाला अक्षीय पिस्टन पंप है। सिलेंडर बॉडी में रखा गया पिस्टन स्लिपर के माध्यम से स्वैश प्लेट से संपर्क करता है।जब ट्रांसमिशन शाफ्ट सिलेंडर शरीर को घुमाने के लिए चलाता है, स्वैश प्लेट पल्सर को सिलेंडर बॉडी से बाहर खींचती है या इसे वापस धकेलती है ताकि तेल की सक्शन और डिस्चार्ज प्रक्रिया पूरी हो सके।पल्सर और सिलेंडर छेद से मिलकर काम कक्ष में तेल तेल वितरण प्लेट के माध्यम से पंप के सक्शन और डिस्चार्ज से जुड़ा हुआ हैचर तंत्र का उपयोग स्वैश प्लेट के झुकाव कोण को बदलने के लिए किया जाता है। स्वैश प्लेट के झुकाव कोण को समायोजित करके पंप के विस्थापन को बदला जा सकता है।
1उच्च दक्षता
प्लंजर पंप को कम बिजली की खपत के साथ उच्च प्रवाह और दबाव प्रदान करने के लिए डिज़ाइन किया गया है, जिससे सिस्टम की समग्र दक्षता में सुधार होता है।
2विश्वसनीयता
उच्च गुणवत्ता वाली सामग्रियों और उन्नत विनिर्माण प्रक्रियाओं का उपयोग विभिन्न कार्य वातावरणों में पंप की स्थिरता और स्थायित्व सुनिश्चित करता है।
3. समायोज्य प्रवाह
पंप के विस्थापन को समायोजित करके, उपयोगकर्ता विभिन्न कार्य आवश्यकताओं के अनुकूल होने के लिए प्रवाह को लचीले ढंग से नियंत्रित कर सकते हैं।
4. कम शोर
डिजाइन शोर नियंत्रण पर केंद्रित है, और संचालन के दौरान शोर का स्तर कम है, जो शोर-संवेदनशील अनुप्रयोगों के लिए उपयुक्त है।
5त्वरित प्रतिक्रिया
यह अच्छी गतिशील प्रतिक्रिया क्षमताओं है, तेजी से लोड परिवर्तन के लिए अनुकूल कर सकते हैं, और काम की दक्षता में सुधार
| आकार | 18 | 28 | 45 | 71 | 88 | 100 | 140 | 45 | 71 | 100 | 140 | |||
| संस्करण | मानक | उच्च गति | ||||||||||||
| विस्थापन | वीजी अधिकतम | cm3 | 18 | 28 | 45 | 71 | 88 | 100 | 140 | 45 | 71 | 100 | 140 | |
| ज्यामितीय, प्रति मोड़ | ||||||||||||||
| नाममात्र दबाव | पनोम | बार | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | |
| अधिकतम दबाव | पीएमएक्स | बार | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | |
| अधिकतम गति 1) | वीजी मैक्स पर | नमक | आरपीएम | 3300 | 3000 | 2600 | 2200 | 2100 | 2000 | 1800 | 3000 | 2550 | 2300 | 2050 |
| प्रवाह | Vg max और nnom पर | qV नाम | l/मिनट | 59 | 84 | 117 | 156 | 185 | 200 | 252 | 135 | 178 | 230 | 287 |
| Vg max और n = 1500 rpm पर | qV 1500 | l/मिनट | 27 | 42 | 68 | 107 | 132 | 150 | 210 | 68 | 107 | 150 | 210 | |
| शक्ति | qV nom और pnom पर | पी | किलोवाट | 30 | 39 | 55 | 73 | 86 | 93 | 118 | 63 | 83 | 107 | 134 |
| qV 1500 और pnom पर | पी 1500 | किलोवाट | 12.6 | 20 | 32 | 50 | 62 | 70 | 98 | 32 | 50 | 70 | 98 | |
| मोर्टार | Vg max और pnom पर | एम | Nm | 80 | 125 | 200 | 316 | 392 | 445 | 623 | 200 | 316 | 445 | 623 |
| वजन (लगभग) | m | किलो | 12.9 | 18 | 23.5 | 35.2 | 35.2 | 49.5 | 65.4 | 23.5 | 35.2 | 49.5 | 65.4 |
|
अनुप्रयोग:
न्यूटनियन या गैर न्यूटनियन तरल पदार्थों के परिवहन के लिए उपयोग किया जाता है, परिवहन किए जाने वाले तरल पदार्थों के प्रकारों को हल्के, अस्थिर तरल पदार्थों, भारी, चिपचिपा और अर्ध-ठोस तरल पदार्थों में विभाजित किया जा सकता है।आम पेट्रोलियम के जीवन में, रासायनिक, पेंट, डाई, दवा, वसा, भोजन आदि।
पिंपल पंपों के फायदे:
1उच्च मापदंड: प्लंजर पंप का नाममात्र दबाव अधिक होता है, परिचालन गति तेज होती है और तेल पंप की ड्राइविंग शक्ति बड़ी होती है।
2उच्च दक्षताः प्लंगर पंप का कुल दक्षता लगभग 90% है और वॉल्यूमेट्रिक दक्षता 95% के बीच है।
3लम्बा जीवनः पंप पंप का जीवनकाल अन्य हाइड्रोलिक पंपों की तुलना में अधिक होता है।
4सुविधाजनक चर और कई रूपः प्लंगर पंप विभिन्न रूपों में चर के उद्देश्य को प्राप्त कर सकता है, जो सरल और सुविधाजनक है।
5प्रति इकाई शक्ति वजन दूसरों की तुलना में हल्का होता है।
6प्लंजर पंप के मुख्य भागों को संपीड़न तनाव के अधीन किया जाता है, और सामग्री की ताकत का पूर्ण उपयोग किया जा सकता है।
उपलब्ध श्रृंखलाः
