उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Huatao Group
मॉडल संख्या:
एचटी पिस्टन पंप
संपर्क करें
यह सीरीज 20 अक्षीय पिस्टन चर विस्थापन पंप, स्वैश प्लेट निर्माण के हैं, जो बंद सर्किट के साथ हाइड्रोस्टैटिक ट्रांसमिशन के लिए उपयुक्त हैं।प्रवाह दर पंपों संचालित गति विस्थापन के आनुपातिक है, जो बदले में, स्वैश प्लेट कोण द्वारा निर्धारित किया जाता है। बाद वाला शून्य और अधिकतम विस्थापन के बीच अनंत रूप से समायोज्य है।प्रवाह दिशा तटस्थ या शून्य विस्थापन स्थिति के विपरीत पक्ष में स्वैश प्लेट शीर्षक द्वारा आरक्षित है.
- विभिन्न अनुप्रयोगों के लिए उपयुक्त
- कई स्थानान्तरण और उपलब्ध विकल्प
- 8 अलग-अलग फ्रेम आकार
- लंबी सेवा जीवन और विश्वसनीयता प्रदान करने के लिए इंजीनियर
- स्थिर विस्थापन मोटर घूर्णन की किसी भी दिशा में संचालित किया जा सकता है
- एकाधिक ड्राइव शाफ्ट विकल्प और नियंत्रण विकल्प
- भारी काम करने वाले असर और शाफ्ट
- आसानी से काम करने योग्य
- प्रतिस्थापन भाग भी उपलब्ध हैं
| आकार | आयाम | पीवी सीरीज पिस्टन पंप | |||||||
| पीवी20 | पीवी21 | PV22 | PV23 | पीवी24 | PV25 | PV26 | PV27 | ||
| अधिकतम विस्थापन | cm3 | 33,3 | 51,6 | 69,8 | 89,0 | 118,7 | 165,8 | 227,3 | 333,7 |
| अधिकतम प्रवाह | dm3min-1 | 119,5 | 159,9 | 196,1 | 230,5 | 278,9 | 348,1 | 429,59 | 557,2 |
| 4 | 6 | 4 | 1 | 4 | 8 | 8 | |||
| चार्ज पंप | cm3 | 12,3 | 12,3 | 18,03 | 18,03 | 18,8 | 32,8 | 32,8 | 65,5 |
| अधिकतम दबाव | एमपीए | 35 | |||||||
| नाममात्र दबाव | एमपीए | 21 | |||||||
| अधिकतम नियंत्रण दबाव | एमपीए | 3,5 | |||||||
| चार्ज दबाव | एमपीए | 0,8 - 2,0 | |||||||
| मामले में अधिकतम दबाव | एमपीए | 0,25 निरंतर 0.5 अंतराल | |||||||
| अधिकतम गति + | मिन-1 | 3590 | 3100 | 2810 | 2590 | 2350 | 2100 | 1890 | 1670 |
| न्यूनतम गति | मिन-1 | 500 | |||||||
| नाममात्र वेग | मिन-1 | 1500 | |||||||
| कार्यशील द्रव की गतिज चिपचिपाहट सीमा - आरंभ करना - परिचालन - इष्टतम |
1000 12 - 600 25 से 35 |
||||||||
| mm2s-1 | |||||||||
| कार्यशील द्रव का प्रकार | खनिज तेल | ||||||||
| परिचालन तापमान | oC | - 40 से + 50 | |||||||
| टैंक में कार्यशील द्रव का अधिकतम तापमान | oC | 80 | |||||||
| कार्यशील द्रव की शुद्धता | μm | 10 | |||||||
| शाफ्ट के घूर्णन की दिशा | घड़ी के संकेत के अनुसार या विपरीत दिशा में | ||||||||
| अधिकतम स्वैश प्लेट कोण | o | ± 18o | |||||||
| वजन | किलो | 45 | 55 | 63 | 78 | 124 | 164 | 212 | 270 |

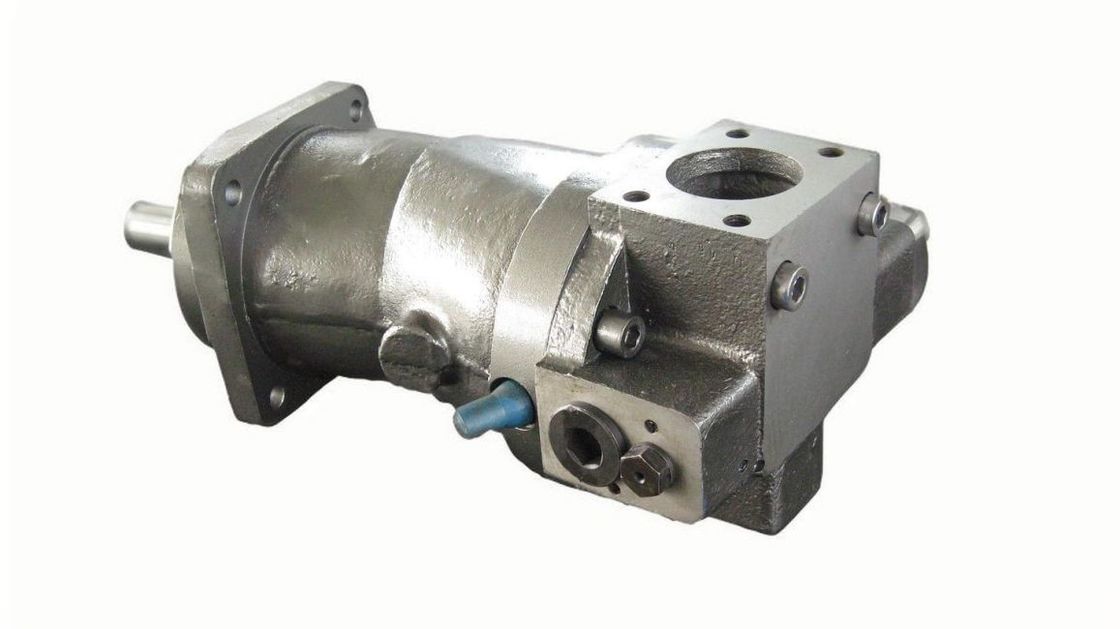

मोबाइल कंक्रीट मिक्सर में ड्रम ड्राइव के लिएA4VTG071, A4VGT090श्रृंखला।
- बंद सर्किट में हाइड्रोस्टैटिक ड्राइव के लिए स्वैश प्लेट डिजाइन का चर अक्षीय पिस्टन पंप
- प्रवाह ड्राइव गति और विस्थापन के आनुपातिक है।
-प्रवाह बढ़ता है क्योंकि स्वैश प्लेट के कोण को शून्य से अधिकतम मूल्य तक समायोजित किया जाता है।
-जब स्वैश प्लेट को तटस्थ स्थिति में ले जाया जाता है तो प्रवाह की दिशा सुचारू रूप से बदल जाती है।
- उच्च दबाव वाले बंदरगाहों पर दो दबाव-बचत वाल्व उपलब्ध हैं ताकि हाइड्रोस्टैटिक ट्रांसमिशन (पंप और मोटर) को अधिभार से बचाया जा सके।
- उच्च दबाव राहत वाल्व भी बूस्ट वाल्व के रूप में कार्य करते हैं।
- एकीकृत बूस्ट पंप एक फ़ीड पंप और नियंत्रण दबाव आपूर्ति के रूप में कार्य करता है।
-अधिकतम उछाल दबाव एक निर्मित उछाल दबाव राहत वाल्व द्वारा सीमित है।

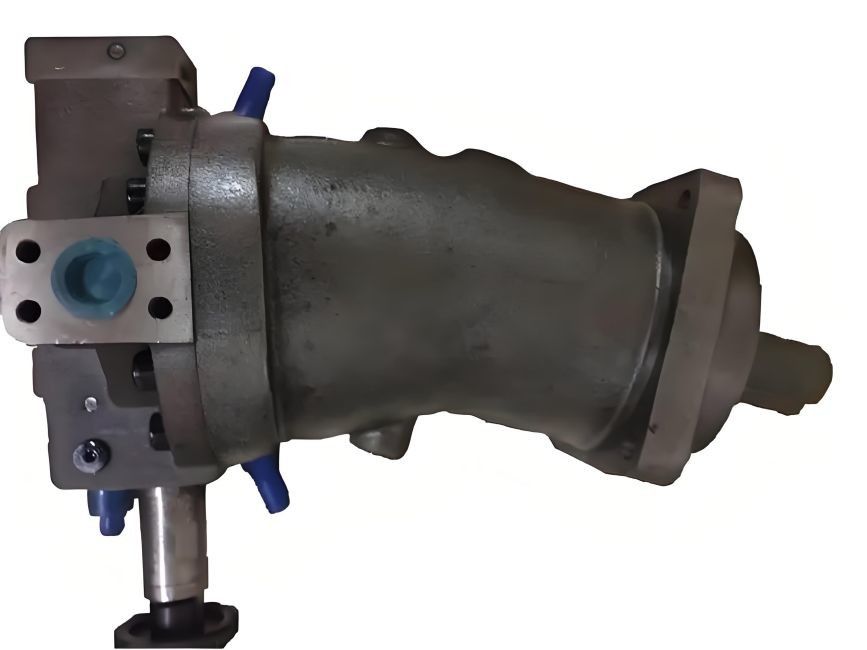

घुमावदार अक्षीय डिजाइन के अक्षीय कॉपर पिस्टन घूर्णी समूह के साथ चर A6VM मोटर, खुले और बंद सर्किट में हाइड्रोस्टैटिक ड्राइव के लिए
- मोबाइल और स्थिर अनुप्रयोगों में उपयोग के लिए
- व्यापक नियंत्रण सीमा परिवर्तनीय मोटर को उच्च गति और उच्च टोक़ की आवश्यकता को पूरा करने में सक्षम बनाती है।
- विस्थापन को Vg max से Vg min = 0 तक अनंत रूप से बदला जा सकता है।
- आउटपुट गति पंप के प्रवाह और मोटर के विस्थापन पर निर्भर है।
- उच्च दबाव और निम्न दबाव पक्ष के बीच दबाव अंतर के साथ और बढ़ते विस्थापन के साथ आउटपुट टॉर्क बढ़ता है।
- हाइड्रोस्टैटिक ट्रांसमिशन के साथ व्यापक नियंत्रण रेंज
- नियंत्रण उपकरणों का विस्तृत चयन
- गियर शिफ्ट के उन्मूलन और छोटे पंपों के उपयोग की संभावना के कारण लागत बचत।

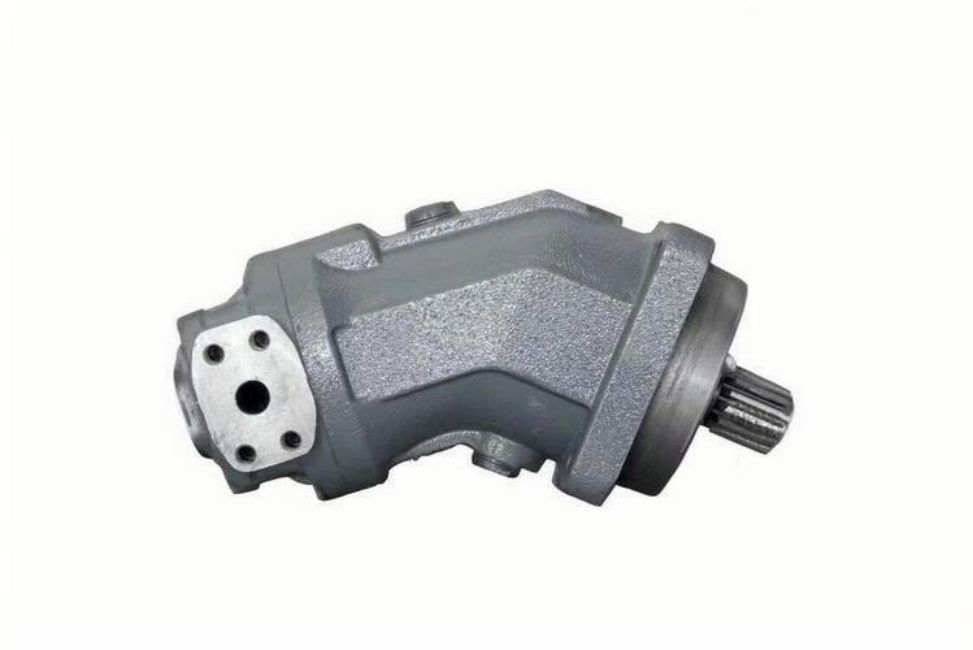

स्थिर विस्थापन के साथ घुमावदार धुरी डिजाइन की A2F अक्षीय पिस्टन इकाई, हाइड्रोस्टैटिक ड्राइव में पंप या मोटर के रूप में उपयोग के लिए, खुले या बंद सर्किट में।
यदि पंप के रूप में संचालित किया जाता है, तो प्रवाह ड्राइव गति और विस्थापन के आनुपातिक होता है। यदि मोटर के रूप में संचालित किया जाता है,आउटपुट स्पीड स्वीप वॉल्यूम के आनुपातिक और विवर्तन के विपरीत आनुपातिक हैउच्च और निम्न दबाव पक्षों के बीच दबाव में गिरावट के साथ आउटपुट टॉर्क बढ़ता है।
- उच्च प्रदर्शन वाले घूर्णी समूह के साथ अच्छी तरह से सिद्ध गोलाकार नियंत्रण क्षेत्र के साथ फायदे, स्व-केंद्रित कम परिधीय गति, उच्च दक्षता।
- मोबाइल और स्थिर अनुप्रयोग क्षेत्रों में उपयोग के लिए
- आउटपुट प्रवाह ड्राइव गति और विस्थापन के लिए आनुपातिक है
- ड्राइव शाफ्ट लेयरिंग को इन ऑपरेशन क्षेत्रों में अपेक्षित सेवा जीवन देने के लिए डिज़ाइन किया गया है
प्रश्न: आप हमसे क्या खरीद सकते हैं?
उत्तर: हाइड्रोलिक पंप, हाइड्रोलिक वाल्व, हाइड्रोलिक मोटर, हाइड्रोलिक स्पेयर पार्ट
प्रश्न: आपको अन्य आपूर्तिकर्ताओं से नहीं बल्कि हमसे क्यों खरीदना चाहिए?
एः हम हाइड्रोलिक उत्पादों में 14 साल से अधिक का अनुभव है। एक पूर्ण आपूर्ति श्रृंखला प्रणाली और कारखाने के साथ और पेशेवर तकनीकी टीम, विनिर्माण टीम के मालिक हैं।
प्रश्न: हमारी कंपनी का डिलीवरी का समय क्या है?
एकः आम तौर पर 7 दिनों के बाद प्राप्त भुगतान. अगर स्टॉक में, हम 48 घंटे के भीतर जहाज जाएगा
प्रश्न: क्या मैं उत्पादों पर अपना खुद का ब्रांड बना सकता हूँ?
A:हाँ, सभी आदेश अपने स्वयं के ब्रांड और कोड चिह्नित किया जा सकता है
