Place of Origin:
China
ब्रांड नाम:
HUATAO
प्रमाणन:
ISO9001
Model Number:
HT-Chemical Aixal Flow Pump
संपर्क करें
वाष्पीकरणीय मजबूर परिसंचारी पंप हमारी कंपनी द्वारा विकसित 5 वीं पीढ़ी का उत्पाद है जो हमारे वर्षों के उत्पादन, रखरखाव और उपयोग के अनुभवों के आधार पर है।
अनुप्रयोग क्षेत्र कास्टिक सोडा वाष्पीकरण से लेकरः अमोनियम फॉस्फेट, फॉस्फोरिक एसिड, वैक्यूम नमक बनाने, शराब, लैक्टेट, एल्यूमिना, रूटाइल टाइटेनियम डाइऑक्साइड, कैल्शियम क्लोराइड,अमोनिया क्लोराइड, क्रायोजेन, पिघला हुआ नमक, पॉलीविनाइल क्लोराइड, अवशिष्ट एसिड सांद्रता आदि।
एफजेएक्स वी प्रकार श्रृंखला वाष्पीकरणीय मजबूर परिसंचारी पंप विशेष डिजाइन समिति से वाष्पीकरण डिजाइन में समर्पित पेशेवर इंजीनियर द्वारा डिजाइन किया गया है।
स्थापित करने के तरीके: फर्श पर स्थिर स्थापना, निलंबन प्रकार, फर्श फ्लोटिंग प्रकार।
सील संरचनाः सहायक इम्पेलर + संयुक्त प्रकार का दोहरे अंत का चेहरा यांत्रिक सील/संयुक्त प्रकार का दोहरे अंत का चेहरा यांत्रिक सील/दोहरे पैकिंग सील।
तकनीकी डेटा:
| मॉडल | स्थापना कोण ब्लेड |
क्षमता m3/h |
सिर m |
गति r/min |
ईएफएफ % |
शाफ्ट पावर एन |
| FJX-250 | 300 | 2.5 | 980 | 60 | 3.4 | |
| एफजेएक्स-300 | 520 | 3 | 980 | 62 | 6.8 | |
| FJX-350 | 1350 | 4 | 980 | 65 | 29.6 | |
| FJX-450 | 2200 | 4 | 980 | 68 | 35.2 | |
| FJX-500 | 2650 | 4 | 740 | 70 | 42 | |
| FJX-550 | 4000 | 4 | 740 | 70 | 62.8 | |
| FJX-700 | -4°C | 4772 | 3.3 | 340 | 75.6 | 56.7 |
| -2°C | 5320 | 3.4 | 400 | 76.1 | 64.7 | |
| 0°C | 5700 | 3.5 | 430 | 76.9 | 70.7 | |
| -2°C | 6154 | 3.6 | 460 | 76.6 | 78.8 | |
| 4°C | 6579 | 3.6 | 490 | 75.2 | 85.8 | |
| FJX-900 | -4°C | 7748 | 3.3 | 424 | 76.1 | 94.3 |
| -2°C | 8407 | 3.4 | 77.4 | 100.6 | ||
| 0°C | 9000 | 3.5 | 78 | 110 | ||
| -2°C | 9656 | 3.6 | 77.3 | 119.1 | ||
| 4°C | 10280 | 3.6 | 77.4 | 130.2 | ||
| FJX-1000 | -4°C | 9210 | 3.3 | 380 | 76.3 | 111.8 |
| -2°C | 1078 | 3.4 | 77.5 | 132.6 | ||
| 0°C | 11000 | 3.5 | 78 | 134.4 | ||
| -2°C | 11970 | 3.6 | 77.3 | 151.1 | ||
| 4°C | 12700 | 3.6 | 76.5 | 162.8 |
विशेषताएं:
इस पंप का अच्छा एंटी-कैविटेशन प्रदर्शन है, जिससे यह कम तरल स्तर वाले वाष्पीकरण यंत्रों के लिए उपयुक्त है और वाष्पीकरण संयंत्रों के लिए आवश्यक निवेश को काफी कम करता है।यह पंप के इनलेट साइड पर बड़े द्रव प्रतिरोध वाले हीटिंग कक्ष से लैस नए वाष्पीकरण के लिए लागू होता है।, जैसे रिवर्स चक्र वाष्पीकरण और दोहरी हीटिंग कक्ष श्रृंखला वाष्पीकरण।
ब्लेड की स्थापना कोण और घूर्णन गति को बदलने की क्षमता के साथ, पंप में एक उच्च दक्षता और एक व्यापक उच्च दक्षता क्षेत्र है,उपयोगकर्ता के प्रवाह और उठाने की आवश्यकताओं को पूरा करना और ऊर्जा की खपत को काफी कम करना.
धीमी गति वाला पंप सुचारू रूप से काम करता है, प्रवाह से गुजरने वाले भागों पर हल्के पहनने, लंबे जीवन और कम क्रिस्टल क्षति है, जो इसे वाष्पीकरण और क्रिस्टलीकरण प्रक्रियाओं के लिए एकदम सही बनाता है।
डबल-सपोर्ट किए गए प्रकार की तुलना में कंटिलिवेटेड रोटर डिजाइन शाफ्ट सील की संख्या को आधा कम करता है। यह हल्का, आकार में छोटा और रखरखाव में आसान है।
पंप शरीर के केंद्र समर्थन प्रकार में पंप शरीर पैर समर्थन प्रकार की तुलना में बेहतर रोटर थर्मल संरेखण है।
पीछे के दरवाजे की खुलने वाली संरचना पंप शरीर के इनलेट और आउटलेट फ्लैंग्स को तोड़ने के बिना रोटर को बाहर निकालने की अनुमति देती है, जिससे रखरखाव आसान और तेज़ हो जाता है।
पंप में उन्नत शाफ्ट सील का उपयोग किया जाता है, या तो 6-12 महीने के जीवनकाल के साथ कारतूस यांत्रिक सील या 3-6 महीने के जीवनकाल के साथ एक नया तरल-सबूत पैकिंग सील।
लोचदार पंप आधार या निलंबित पंप डिजाइन का अर्थ है कि विस्तार जोड़ के बिना एक वाष्पीकरण में विश्वसनीय गर्मी मुआवजा है, आवश्यक निवेश को कम करता है।
पूरे पंप उच्च विश्वसनीयता है, एक उच्च शक्ति पंप शाफ्ट के साथ, एक बड़े भार-दायित्व असर, एक पानी ठंडा आस्तीन असर सीट,और सामग्री गुण जो एक एकल पंप के दीर्घकालिक संचालन को सुनिश्चित करते हैं.
वाष्पीकरण प्रक्रिया और क्रिस्टलीकरण प्रक्रिया उपकरण के लेआउट के आधार पर, वाष्पीकरण परिसंचरण पंप की स्थापना विधि भिन्न हो सकती है।हमारी कंपनी उपयोगकर्ताओं को चुनने के लिए कई उन्नत स्थापना विधियों के साथ प्रदान करता है.

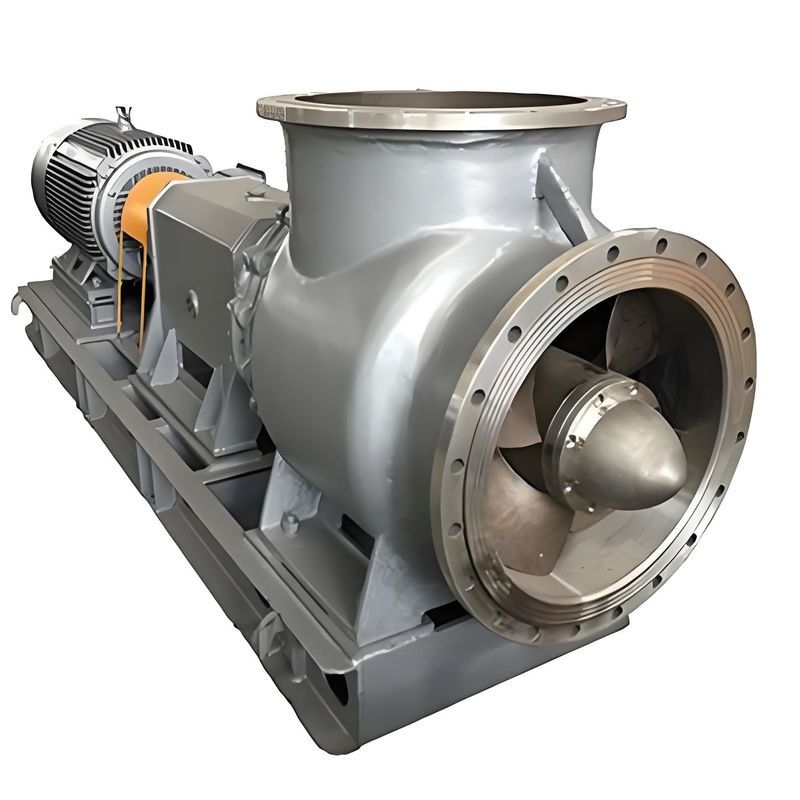

परिसंचरण पंप और मोटर को एक लचीले युग्मन के माध्यम से सीधे जोड़ा जाता है और एक सामान्य आधार पर स्थापित किया जाता है।
परिसंचरण पंप और मोटर एक वी-बेल्ट द्वारा संचालित होते हैं, जो पंप के प्रदर्शन मापदंडों को समायोजित करना आसान है।
सामान्य आधार के नीचे एक समायोज्य लोड स्प्रिंग बॉक्स स्थापित किया गया है, और प्रत्यक्ष कनेक्शन प्रकार और बेल्ट ड्राइव प्रकार का उपयोग किया जा सकता है।
पंप और मोटर दोनों ही वाष्पीकरक पर लटकते हैं। यह स्थापना विधि FJX350, 400, 500, 600 और मोटर शक्ति ≤ 75KW के साथ परिसंचरण पंपों के लिए उपयुक्त है।
केवल परिसंचरण पंप ही वाष्पीकरक पर लटकता है और मोटर जमीन या इस्पात फ्रेम पर स्थापित होता है।
यह वाष्पीकरकों, क्रिस्टलाइज़रों या रिएक्टरों के लिए उपयुक्त है जिनके लिए परिसंचरण पंप धुरी को ऊर्ध्वाधर रूप से व्यवस्थित करने की आवश्यकता होती है।हमारी कंपनी संशोधित डिजाइन और आपूर्ति कर सकते हैं.
हमारी कंपनी आंतरिक परिसंचरण वाष्पीकरण, क्रिस्टलाइज़र या रिएक्टर के लिए पंप निकाय के बिना परिसंचरण पंप भी आपूर्ति कर सकती है।हमारे परिसंचरण पंप की संरचना और आकार उपयोगकर्ता द्वारा आवश्यक आकार और लेआउट के अनुसार संशोधित किया जा सकता हैइसे क्षैतिज रूप से, ऊपर से या नीचे से लगाया जा सकता है।
अक्षीय प्रवाह वाष्पीकरण क्रिस्टलीकरण परिसंचरण पंप एक बहुमुखी उपकरण है जो उद्योगों की एक विस्तृत श्रृंखला में अपने संभावित अनुप्रयोग पाता है। इसके प्राथमिक उपयोगों में वाष्पीकरण,एकाग्रता, और डायफ्राम विधि में शीतलन, वैक्यूम नमक बनाने, लैक्टिक एसिड, कैल्शियम लैक्टेट, एल्यूमीनियम ऑक्साइड, टाइटेनियम डाइऑक्साइड, अमोनियम क्लोराइड, चीनी बनाने, पिघले हुए नमक, कागज बनाने, अपशिष्ट जल, और अधिक।
उपकरण की दक्षता बढ़ाने और मजबूर परिसंचरण के लिए हीट एक्सचेंजर्स के हीट ट्रांसफर गुणांक को बढ़ाने के लिए, यह पंप एकदम सही है।अक्षीय प्रवाह वाष्पीकरण क्रिस्टलीकरण परिसंचरण पंप एक अक्षीय प्रवाह पंप के रूप में भी जाना जाता है.
रासायनिक, गैर लौह धातु, नमक बनाने, प्रकाश उद्योग, और अन्य क्षेत्रों में, अक्षीय प्रवाह पंपों की इस श्रृंखला का व्यापक रूप से वाष्पीकरण, क्रिस्टलीकरण,रासायनिक प्रतिक्रिया, और अन्य प्रक्रियाएं।
इस पंप का प्रभावी उपयोग करने के कुछ महत्वपूर्ण क्षेत्र हैंः
