उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
HUATAO
प्रमाणन:
ISO9001
मॉडल संख्या:
एचटी-पीएलएच
संपर्क करें

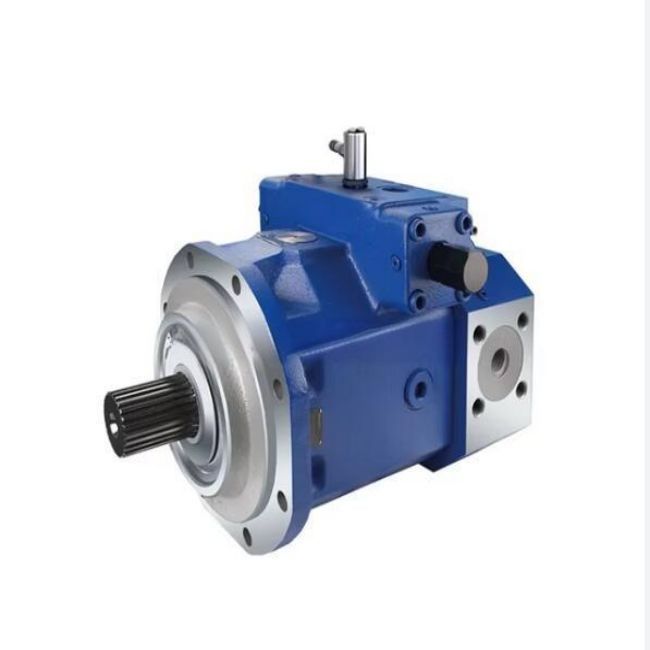

अक्षीय पिस्टन फिक्स्ड पंपों में, एक स्वैश प्लेट या स्वैश शाफ्ट तंत्र का उपयोग आमतौर पर किया जाता है। जब ड्राइव शाफ्ट घूमता है, तो यह पिस्टन को अक्षीय रूप से प्रतिवर्ती करने का कारण बनता है। उदाहरण के लिए,एक स्वैश प्लेट प्रकार अक्षीय पिस्टन फिक्स्ड पंप मेंजब ड्राइव शाफ्ट घूमता है, तो पिस्टन पिस्टन प्लेट के झुकाव के कारण सिलेंडर बोर के साथ आगे और पीछे चलता है।पिस्टन का यह घुमावदार आंदोलन तेल के इनलेट के माध्यम से तरल पदार्थ को खींचता है और फिर तेल के आउटलेट के माध्यम से तरल पदार्थ को बाहर निकालता है, हाइड्रोलिक तेल का एक निरंतर प्रवाह बनाते हैं और दबाव उत्पन्न करते हैं। अक्षीय पिस्टन फिक्स्ड पंप हाइड्रोलिक पंप का एक प्रकार है।यह यांत्रिक ऊर्जा को हाइड्रोलिक ऊर्जा में परिवर्तित करके हाइड्रोलिक प्रणाली में महत्वपूर्ण भूमिका निभाता हैइस पंप का कार्य सिद्धांत पिस्टन की अक्षीय गति है। पिस्टन पंप की धुरी के समानांतर चलता है।और इस आंदोलन का उपयोग द्रव को स्थानांतरित करने और हाइड्रोलिक दबाव उत्पन्न करने के लिए किया जाता है.
पिस्टन पंप लाभ
उच्च दबाव क्षमताः अक्षीय पिस्टन स्थिर पंप बहुत उच्च हाइड्रोलिक दबाव का उत्पादन करने में सक्षम हैं। यह उन्हें उच्च शक्तियों की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है,जैसे भारी हाइड्रोलिक प्रेस या निर्माण मशीनरी के लिए हाइड्रोलिक सिस्टमउदाहरण के लिए, धातु बनाने के लिए उपयोग किए जाने वाले हाइड्रोलिक प्रेस में, एक अक्षीय पिस्टन स्थिर पंप के उच्च-दबाव आउटपुट हाइड्रोलिक प्रेस को धातु के काम के टुकड़े पर उच्च बल लागू करने की अनुमति देता है।
परिवर्तनीय विस्थापन: जैसा कि पहले उल्लेख किया गया है, स्वैश प्लेट के कोण या शाफ्ट के झुकाव को समायोजित करके पंप के विस्थापन को भिन्न किया जा सकता है।यह चर विस्थापन क्षमता हाइड्रोलिक द्रव के प्रवाह के सटीक नियंत्रण के लिए अनुमति देता है. वैरिएबल स्पीड हाइड्रोलिक मोटर्स या सर्वो-नियंत्रित हाइड्रोलिक सिस्टम जैसे अनुप्रयोगों में,यह विस्थापन को समायोजित करने की क्षमता प्रणाली की गति और बल के सटीक नियंत्रण के लिए महत्वपूर्ण है.
उच्च दक्षताः ऐसे पंपों में आमतौर पर उच्च मात्रात्मक और यांत्रिक दक्षता होती है।उच्च आयतन दक्षता का अर्थ है कि पंप द्वारा खींचा गया अधिकांश द्रव वास्तव में हाइड्रोलिक प्रणाली में पहुंचाया जाता हैउच्च यांत्रिक दक्षता का अर्थ है कि इनपुट यांत्रिक ऊर्जा का एक बड़ा हिस्सा उपयोगी हाइड्रोलिक ऊर्जा में परिवर्तित हो जाता है,घर्षण और अन्य कारकों के कारण ऊर्जा हानि को कम करना.
| आकार |
एनजी |
22 |
28 |
71 |
125 |
180 |
250/H1) |
500/एच1) |
||
| विस्थापन, ज्यामितीय, प्रति मोड़ |
वीजी |
cm3 |
22 |
28 |
71 |
125 |
180 |
250 |
500 |
|
| अधिकतम घूर्णन गति2) |
नमक |
आरपीएम |
3600 |
3000 |
2200 |
1800 |
1800 |
1500 / 1900 |
1320 |
|
| /1500 |
||||||||||
| अधिकतम घूर्णन गति3) |
nmax |
आरपीएम |
4500 |
3750 |
2700 |
2200 |
2100 |
1800/2100 |
1600/1800 |
|
| प्रवाह |
Vg और n nom पर |
qv |
आई/मिनट |
79 |
84 |
156 |
225 |
324 |
375 /475 |
660 /750 |
| शक्ति |
Vg, nnom औरAp = 400 bar पर |
पी |
किलोवाट |
53 |
56 |
914) |
1314) |
1894) |
219/2774) |
385 /4384) |
| मोर्टार |
Vg और Ap = 400 bar पर |
टी |
Nm |
140 |
178 |
3964) |
6964) |
10034) |
13934) |
27854) |
| घुमावदार कठोरताड्राइव शाफ्ट |
शाफ्ट का अंत S |
सी |
kNm/rad |
29,9 |
29,9 |
|||||
| शाफ्ट का अंत P |
सी |
kNm/rad |
_ |
- |
146 |
260 |
328 |
527 |
1145 |
|
| शाफ्ट का अंत Z |
सी |
kNm/rad |
146 |
263 |
332 |
543 |
1136 |
|||
| घुमावदार समूह के लिए जड़ता का क्षण |
जेजीआर |
किलोग्राम2 |
0,0017 |
0,0017 |
0,0121 |
0,0300 |
0,055 |
0,0959 |
0,3325 |
|
| अधिकतम कोणीय त्वरण |
अ |
रड/सेकंड2 |
38000 |
38000 |
20000 |
13000 |
10000 |
8000 |
4800 |
|
| मामले की मात्रा |
वी |
1 |
0,3 |
0,3 |
2,0 |
3,0 |
4,0 |
7,0 |
11,0 |
|
| वजन (लगभग) |
m |
किलो |
13,5 |
13,5 |
34 |
61 |
76 |
120 |
220 |
|
अनुप्रयोग क्षेत्र
इंजीनियरिंग मशीनरीः खुदाई मशीनों, लोडरों, क्रेन और अन्य उपकरणों में,अक्षीय पिस्टन फिक्स्ड मोटर्स का उपयोग चलने वाले उपकरणों और काम करने वाले उपकरणों (जैसे डिपर आर्म और खुदाई मशीनों के बूम) की गति को चलाने के लिए किया जाता है।इनकी उच्च टोक़ और समायोज्य गति विशेषताएं विभिन्न कार्य परिस्थितियों में इंजीनियरिंग मशीनरी की कार्य आवश्यकताओं को पूरा कर सकती हैं।
समुद्री उपकरण: जहाजों के स्टीयरिंग सिस्टम और एंकर विंडलास सिस्टम में,अक्षीय पिस्टन फिक्स्ड मोटर्स जहाज के युद्धाभ्यास और लंगर लगाने वाले उपकरण के सामान्य संचालन को सुनिश्चित करने के लिए विश्वसनीय शक्ति प्रदान कर सकते हैंयह कठोर समुद्री वातावरण में भी अच्छा प्रदर्शन बनाए रख सकता है और जहाजों के दीर्घकालिक स्थिर संचालन के लिए अनुकूल हो सकता है।
औद्योगिक स्वचालन उपकरण: कुछ स्वचालित उत्पादन लाइनों, मशीन टूल्स और अन्य उपकरणों में, जिन्हें गति के सटीक नियंत्रण की आवश्यकता होती है, अक्षीय पिस्टन फिक्स्ड मोटर्स का उपयोग बिजली स्रोतों के रूप में किया जा सकता है.उन्नत हाइड्रोलिक नियंत्रण प्रणालियों के माध्यम से उत्पाद प्रसंस्करण गुणवत्ता और उत्पादन दक्षता में सुधार के लिए उच्च परिशुद्धता स्थिति नियंत्रण और गति नियंत्रण प्राप्त किया जा सकता है।
